Não é de hoje que componentes eletrônicos são falsificados na Terra que alguns “!!!” acham que é plana.
Seria bom se a Terra fosse mesmo plana, assim os desonestos que a habitam quando chegassem na “beirada” caiam no abismo e não ficariam dando voltas no planeta lucrando às custas de suas falcatruas.
Em 2005 eu já havia publicado um artigo sobre STKs falsificados no saudoso Boletim da Áudio & Vídeo Brites.
Estes CIs, fabricados originalmente pela Sanyo, se dividem em duas categorias, a saber, reguladores de voltagem e amplificadores de áudio e há muito tempo não são mais fabricados “oficialmente”.
Até uns dois ou três anos, mais ou menos, podíamos encontrar substitutos confiáveis fabricados pela RCA e a NTE, mas estes inclusive não se encontram mais e se conseguirmos será por valores proibitivos.
Entretanto, temos muitos receivers por aí, ainda em bom estado que usam estas raridades e que seria um desrespeito com o planeta jogá-los no lixo por conta de um STK queimado.
Recentemente me vi as voltas com a necessidade de substituir dois STK080 num Marantz SR2000 que, além de estar impecavelmente conservado, tinha um valor sentimental muito grande para o seu proprietário.
Uma solução plausível seria substituir os dois STK080 por amplificadores transistorizados compatíveis em termos de tensão de alimentação e potência sem esquecermos que deveriam ter baixa distorção.
Além disso, por questão de espaço não seria possível utilizarmos transistores com encapsulamento TO3, como o do famoso 2N3055 (outro campeão de falsificações).
O ideal seria usar transistores TO247 que poderiam ser aparafusados no dissipador onde ficam os STKs.
Em resumo, os amplificadores “substitutos” deveriam trabalhar com alimentação simétrica de +/- 40V e fornecer 30W RMS por canal.
Com essas especificações na cabeça comecei a vasculhar a Internet a ver se, por sorte, encontraria algum kit que se enquadrasse.
A sorte veio e encontrei no Mercado Livre uma empresa – Catshame -que fornecia várias soluções em kits.

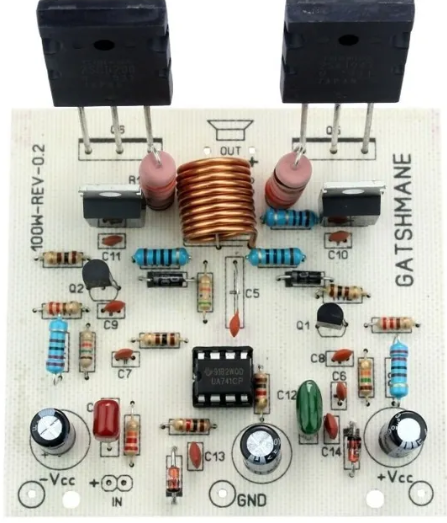

Dentre eles, um em particular, poderia me atender. Utilizava o par de transistores Toshiba 2SC5200 e 2SA1193 cuja foto está na fig.1.
O preço era bem acessível, R$ 60,00 por kit e na compra de dois não teria frete.
Resolvi arriscar e não me arrependi.

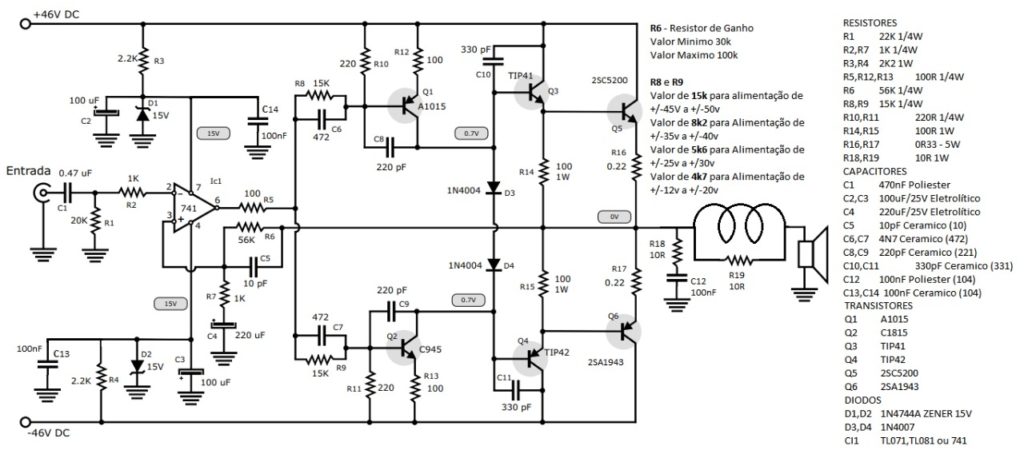

O esquema prometido no anúncio não veio na embalagem, mas entrei em contato com a empresa pelo whats app e me mandar o arquivo que reproduzo na fig.2
No esquema temos a lista de componentes e algumas instruções quanto a alimentação e ganho.
Uma coisa que senti falta foi a informação do valor da tensão do sinal de entrada. Conclui com algumas medidas que deve ser 100mV.
No meu caso como a alimentação é de +/-40V tive que trocar os resistores R8 e R9 para 8k2 que vieram com 15k.
Instalando os kits e fazendo testes

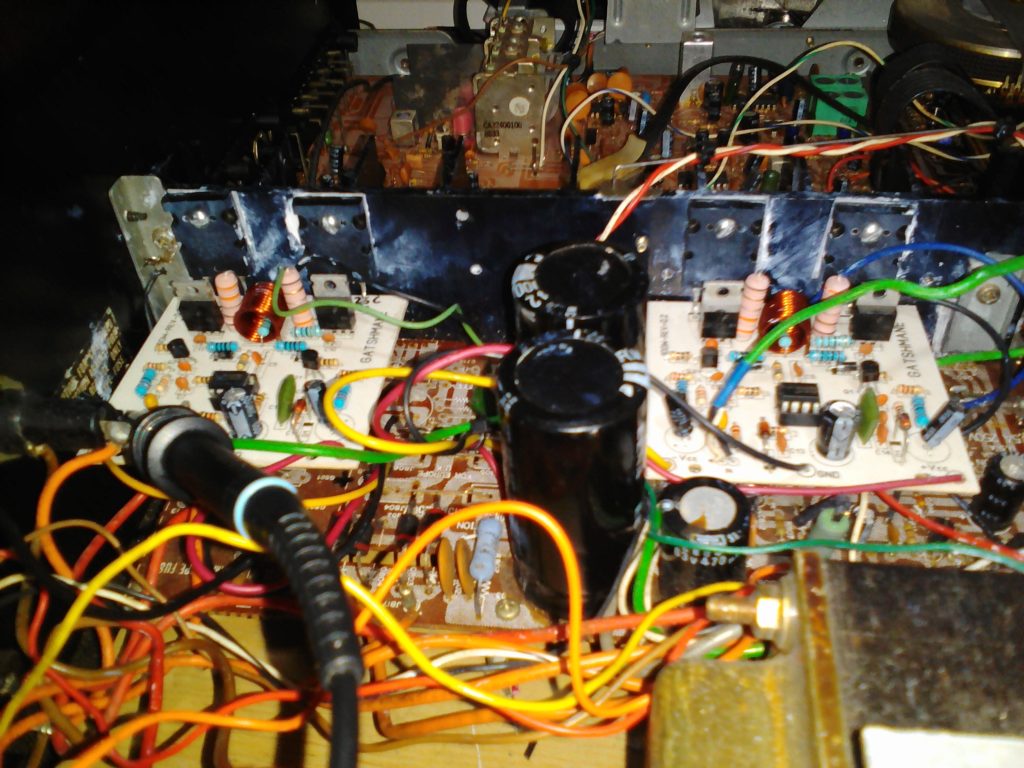

Após a remoção dos STKs e tudo que não seria mais necessário para obter mais espaço fiz novas furações no dissipador para prender os transistores com seus respectivos isoladores uma vez que os coletores estão ligados a parte metálica dos mesmos.
Na fig. 3 podemos ver como ficou.
Por precaução, instalei inicialmente, o kit de um canal, liguei via lâmpada série fui aumentando o volume lentamente para ouvir como se comportava o som em FM.
Aparentemente tudo bem, nenhuma fumacinha de incenso de elétrons. Já podia partir para instalação do segundo canal.
Até aqui estamos indo bem.
A hora da verdade, analisando as saídas no osciloscópio.
Testar um amplificador apenas ouvindo o som não é, digamos assim, muito profissional, nossos ouvidos podem nos enganar.
Precisamos, no mínimo, verificar se os dois canais estão oferecendo a mesmo potência para o mesmo sinal de entrada e se não há distorção quando aumentamos o volume, além de ver como as fontes de alimentação se comportam.
É claro que não iremos realizar estes testes com alto falantes ligados.
No lugar deles devemos usar como carga resistores adequados com relação a resistência e a potência de dissipação.
O próximo passo é injetar um sinal de 1KHz no amplificador com o nível sugerido pelo fabricante.
Utilizei a entrada auxiliar com 160mV RMS que é o valor que aparece no manual da Marantz para o SR 2000.
Feito isso coloquei as duas ponteiras do osciloscópio nas saídas de alto falantes onde estavam ligados os resistores de carga de 8 ohms cada.
Fui aumentado o volume lentamente e observando as forma de onda e anotando os valores de tensão para posteriormente poder calcular a potência e concluir que se estava compatível com o previsto.
Os resultados você vê no vídeo abaixo, mas antes deixo um manifesto (que não é anti democrático rsrsrs) sobre reparação para reflexão.
CLIQUE NA IMAGEM ACIMA E BAIXE O PDF DO MANIFESTO PELO REPARO
Boa noite! Como tirar o zumbido de fundo do stk e ainda fazê-lo tocar com qualidade em baixa volume pois tenho um system da sony FH-2800AV que trabalha com dois stks e atualmente não se acha nada igual a sanyo. Ou mesmo se alguém puder ajudar de como montar duas placas para colocar no local que sabe com transistor toshiba. Desde já agradeço pela ajuda
Olá Ari, no link abaixo tem um artigo/video que eu publiquei aqui no site para rsolver um problema destes num Marantz
https://www.paulobrites.com.br/stks-falsificados-como-resolver/
Espero que ajude
Meus cumprimetos e Ótimo artigo professor. Peço licença para comentar aqui algumas observações que fiz em relação aos stk. A grande maioria desses stk utilizam entrada diferencial, E o que leva pode acontecer? O sinal retirado de apenas uma fase traz um zumbido de 60Hz que mesmo sendo baixo chega a incomodar. A minha solução pesquisei no buscador por diferential input to single ended ampop circuit. Um circuitinho simples com 4558 um ampop pra cada canal solucionou o problema. Converte o sinal balanceado em sinal de linha com uma fase e o terra e ruído anulado .Quem quiser o desenho da placa mande uma solicitação por email que eu estou autorizando a publicá-lo aqui.
Ótima contribuição a sua Luciano
Pode mandar para o meu e-mail que assim que puder preparo e coloco aqui =, dando os créditos é claro.
contato@paulobrites.com.br
Paulo brites, boa noite preciso muito de uma cópia desse Esquema do amplificador da Catshame teria como vc me enviar uma cópia? desde já um muito obrigado
Olá Joel
Já inclui o arquivo em PDF no artigo É só clicar no link azul que aparece logo abaixo do esquema e baixar, assim atende a outros leitores.
Esepero que ajude Qualquer dúvida manda para contato@paulobrites.com.br
boas explicacoes professor gostei muito parabens e um feliz natal com muita saude e que possa continuar ajudando aos tecnicos sempre abraco.
Valeu Cicero.
Por isso, não saio de casa desde abril pra não pegar Covid e continuar vivo.
Oi Paulo Brites… bom dia!! Perdi o tesão de reparar os AIKO para amigos exatamente pelo fato de não encontrar os saídas originais. Até já cheguei a ter um mas acabei me desfazendo pela dificuldade de algumas peças. Há uns três anos cheguei a comprar, presencialmente, um lote de STK’s uma loja (única!) de eletrônica em Ubá, Minas Gerais, todo empoeirado, na esperança de que aquilo, naquelas condições, naqueles confins, cheirava a original. Ledo engano! Tudo falsificado. Cinco minutos e fumaça. Já vi algumas opções de venda desse saída na Internet, mas nenhuma com essas condições que Vc. descreve. Grato por mais essa aula. Em tempo: comprei, hoje, seu livro SherlockHolmes e a Oficina de Reparos em Eletrônica e estou me deliciando com os “causos” relatados. Muito bom. Abraços! Paulo Fernando de Figueiredo/RJ.
Em tempo: a loja era de Ubá pois estava a passeio por lá, onde tenho parentes, mas sou carioca, morador do Rio de Janeiro, Catete, como Vc. Abraços. Faça mais livros interessantes como esse esse do Sherlock Holmes! Compro todos!
valeu, Paulo
Depois conta o que achou e se conseguiu virar um Sherlock ….
Olá Paulo
Realmente o espaço dentro dentro do AIKO é tipo kitnet (sem trocadilho) existe um kit com o TDA2003 que talvex possa resolver Procura o A-10 em http://www.alfakits.com
Louvável seu esforço na resucitação do valioso receber na próxima ver amplificador de bunker no site da eletrônica silveira a construção é do Eng Douglas Self excelente.
Obrigado pela participação
