Um osciloscópio super quebra galho – SigPeak DSO 2512G

Há tempos que eu vinha procurando um osciloscópio que fosse portátil, tivesse dois canais e pudesse funcionar, preferencialmente, com bateria.

Ter dois canais é particularmente importante para quem trabalha com áudio uma vez que quase todos os sistemas são estereofônicos, no mínimo, e é fundamental analisar os dois canais simultaneamente.

Estes eram os requisitos principais que eu desejava, embora não os únicos, para que eu pudesse fazer demonstrações e análises em circuitos utilizando o espaço exíguo onde gravo minhas aulas de eletrônica online.

Eu vinha utilizando, às vezes, o DSO150 que é bem “fraquinho” (BW=200kHz) mas, só tem um canal. Para algumas análises básicas de circuitos até pode atender.

Navegando pelo Ali express, em julho de 2023, encontrei o SigPeak DSO 2512G fabricado pela chinesa ZEEWEII.

O preço era convidativo, $86,40 com frete grátis.

Naquela época ainda não estava valendo a cobrança de imposto sobre compras acima de $50.00 nos sites chineses que começava a ser preparada para poder arrumar os bilhões que os congressistas exigem para distribuir com seus amigos e garantir a vitaliciedade nos cargos.

Mas ainda assim, incluindo o imposto, o valor, agora em janeiro de 2024, está em torno de R$ 850,00 o que é convidativo, considerando o custo/benefício, como se pode ver clicando AQUI.

Numa análise preliminar, das especificações fornecidas pela ZEEWEI, o produto parecia atender as minhas necessidades e até mesmo ser útil, para os técnicos, na maioria dos reparos de equipamentos eletrônicos e ainda “dava de brinde” um gerador de sinais incluso no equipamento com senóide de 10MHz/2,5V e ondas quadradas e triangulares até 2MHz.

Tem ainda uma funcionalidade interessante, mandar o sinal da telinha para uma telona de um monitor/televisor através de um cabo de áudio vídeo.

Não era um super osciloscópio, mas afinal eu não pretendia comprar uma Ferrari pelo preço de um carro “popular” brasileiro!

Quisera eu ter um destes quando comecei a estudar eletrônica lá pelos anos 60 do século passado. Ficaria mais feliz que um pinto no lixo.

Só consegui realizar o “sonho do osciloscópio próprio” em 1988, 20 anos depois de ter me formado no Curso Técnico.

Um analógico Hitachi V-355, que me deu muitas alegrias e dinheiro e está aqui na bancada funcionando até hoje com um fiel escudeiro. Bons tempos aqueles!

Ah! Já ia me esquecendo, ele funciona com uma bateria de lítio de 3,7V/4300mA/h que pode ser recarregada com um recarregador para celular, não incluso no “pacote”.

Poder operar com bateria é muito útil para evitar curtos-circuitos entre o GND do osciloscópio e do equipamento sob teste.

Mas, ATENÇÂO, por precaução, não faça medições em equipamentos se o osciloscópio estiver ligado a um recarregador de bateria de celular cujo isolamento do GND nem sempre é confiável.

Tudo isso e muito mais

Passada a sessão nostalgia, voltemos ao osciloscópio super quebra galho DSO 2512G.

Até aí, se tudo que aparecia na propaganda, se fosse verdade, já seria bom de demais, considerando o valor do “investimento” como dizem na tv.

Muita calma antes de comprar

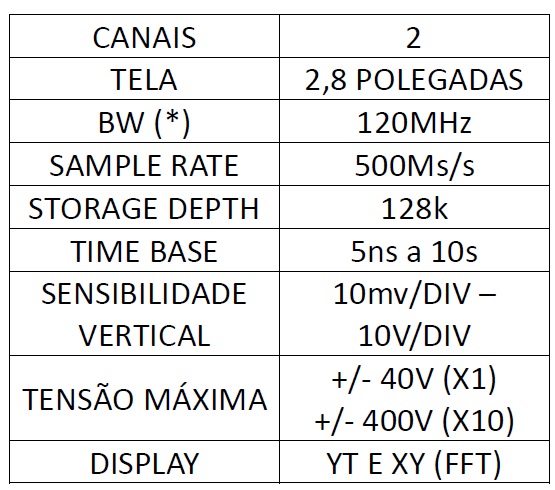

Antes de sair clicando no “quero comprar agora”, primeiro dei uma olhada nas principais especificações fornecidas pelo fabricante que mostro na tabela a seguir.

 Not so bad, como dizem os gringos.

Para quem não leu meu e-book Osciloscópios sem Traumas ou assistiu as aulas do meu curso on line Descomplicando o Osciloscópio, vale lembrar que, para todos os osciloscópios, a BW de 120MHz e a Sample Rate de 500Ms/s, neste caso, só valem quando utilizamos apenas um canal. Se utilizarmos os dois simultaneamente elas cairão para metade.

Sobre as funções YT e XY eu abordarei melhor no vídeo do meu canal no Youtube que acompanha este post e para você curioso já aviso que tem coisas bem interessantes no modo XY.

O que dizem por aí

Mas, cautela e canja de galinha não fazem mal a ninguém, já dizia minha mãe. Seguindo estes ensinamentos maternos, ainda antes de comprar, resolvi procurar alguns vídeos dos gringos para ver o que diziam do equipamento e que não tivessem apenas a intenção de ganhar um dinheirinho com as propagandas do Youtube e “ensinar” como desembrulhar o pacote.

O que eu não gostei

O primeiro ponto que eu considero negativo neste osciloscópio é não ter sido incluído um terminal de teste que forneça uma onda quadrada de 1kHz.

Este ponto de teste é indispensável em qualquer osciloscópio para que possamos calibrar as ponteiras, principalmente, quando ficam sem uso por algum tempo.

O fabricante sugere que utilizemos gerador de sinais externo (nem todo mundo tem um) ou o interno, mas convenhamos que não é muito prático ter que passar para esta função toda vez que quisermos calibrar as ponteiras o que deve ser feito, como foi dito, regulamente.

O segundo ponto negativo, a meu ver, são os terminais para saída do gerador de sinais através de dois mini plugs banana e com dois fios com garras jacaré muito curtos.

O terceiro ponto negativo são as funções das teclas, pouco amigáveis, mas isso será mais bem explicado no vídeo que acompanha este post.

Funções das teclas

Eu sou um ser analógico por construção aliás, todo animal é. Os vegetais também.

O que me desagrada nos equipamentos digitais desde televisores, celulares a instrumento de teste são as teclas com menus e submenus, nem sempre, muito amigáveis.

Mas, o “inimigo” está aí e o jeito é aprender a conviver com “ele”.

Então, que tal você ter a mão duas tabelinhas com resumo das funções das teclas do DSO 2512G?

Com o tempo você irá se familiarizando com elas e perceberá que as sub funções aparecem escritas no painel junto da tecla principal como vemos na fig.1.

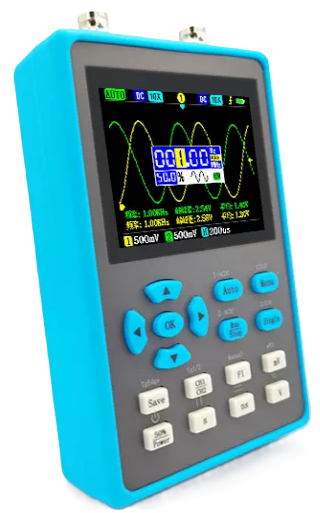

Fig. 1 – Painel do DSO 2512G

As tabelas a seguir são úteis e ajudarão a esta familiarização.

Tabela com funções principais do DSO 2512G

Tabla de Funções Secundárias do DSO 2512G

Começando pelo começo

Sempre que formos realizar medidas com um osciloscópio digital duas coisas precisam ser feitas inicialmente:

  • Selecionar através do menu digital a opção X1 ou X10 correspondente a que foi escolhida na chave que existe na ponteira. E aqui vai uma dica importante que eu explico com detalhes no meu e-book e no meu curso, dê preferência a posição X10, sempre que possível.
  • Calibre a ponteira usando a posição X10 com uma onda quadrada de 1kHz com amplitude entre 2V e 3V.

Como já foi dito anteriormente o projetista do DSO 2512G não colocou um terminal com acesso direto a esta onda portanto, teremos que acessá-la através do gerador de sinais “embutido” no DSO-2512G.

Calibrando as ponteiras

Fig. 2 – Calibrando as ponteiras do osciloscópio

Fig. 2 – Calibrando a ponteira do osciloscópio

  • Clique a tecla F1 para habilitar a janela do gerador de sinais (fig. 3).
  • Clique a tecla Run/Stop se quiser ligar /desligar a saída do gerador.

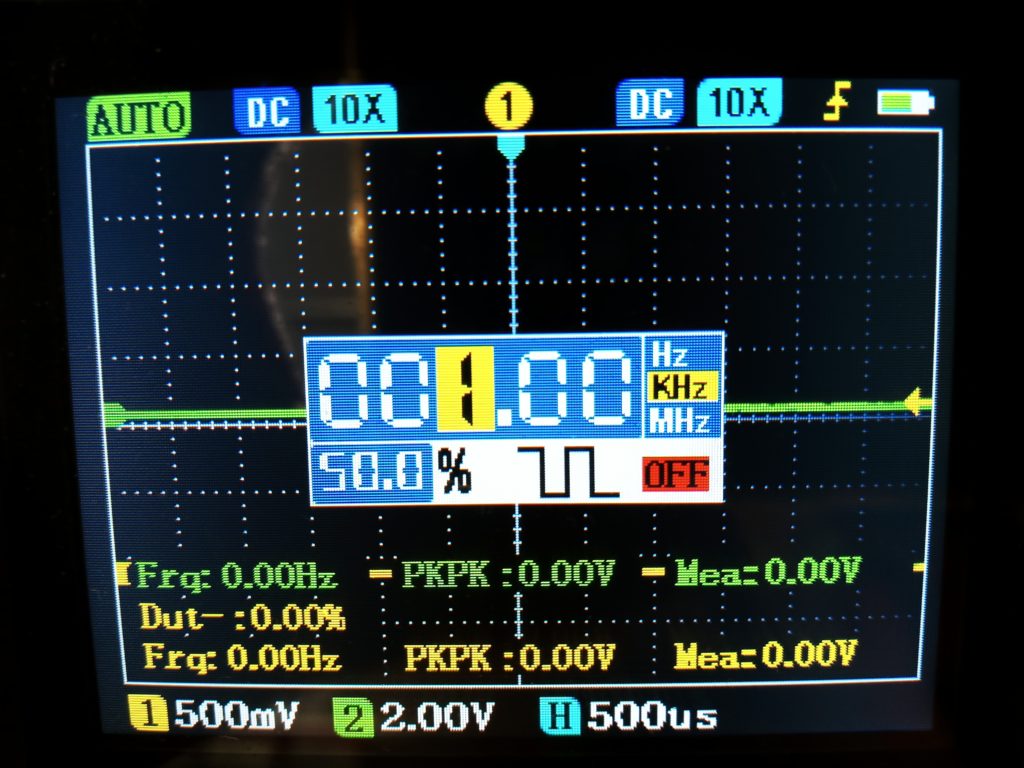

  • Fig. 3 – Tela do gerador de sinais

  • Obtida a onda quadrada na tela, ajuste cada ponteira como indicado na Fig.2, agora sim o osciloscópio está pronto para ser usado corretamente.

Entretanto, aqui cabe uma observação, a chave para ajuste das ponteiras que acompanha o osciloscópio é muito ruim. Preferi uma chave “decente” como mostrarei no vídeo.

Chave de ajuste da ponteira

Para que serve  o serve  o gerador de sinais?

Quando comecei a analisar mais detalhadamente o DSO 2512G cheguei à conclusão de que este gerador de sinais embutido será de pouca utilidade, exceto para calibrar as ponteiras, como já foi explicado, uma vez que ele entrega formas de onda de 2,5V pico e pico e não tem opção para ajustar para valores menores.

Saída de áudio e vídeo, para que serve?

O DSO 2512G traz entre seus acessórios um cabo com plug P2 de três vias, numa das pontas, e três RCA na outra ponta.

Estes conectores RCA permitirão que se ligue as saídas de áudio e vídeo a um televisor ou monitor, que tenha entradas analógicas, e assim possamos visualizar os sinais em uma tela maior.

A saída de vídeo me parece útil, mas as saídas de áudio, ainda mais estéreo, confesso que não vi nenhuma utilidade prática.

Se alguém descobrir avise, por favor.

Hora de praticar

Até aqui eu tentei destrinchar ao máximo o manual de instruções, se é que podemos chamá-lo assim.

No vídeo que acompanha este post irei mostrar com utilizar este osciloscópio super quebra galho.

Comentários, como sempre, serão bem vindos e respondidos pela minha inteligência e não pela burrice artificial.
