Construindo um testador de lâmpadas de telas LCD com sucata

Ao reparar um monitor ou tmontaageem do testador reduzidav LCD com tela apagada uma das primeiras coisas que o técnico deve verificar é o estado das lâmpadas de cátodo frio (CCFL=Cold Cathode Fluorescent Lamp)) que formam o conjunto de iluminação da tela chamado backlight.

Este problema pode ser resolvido adquirindo-se um testador que é vendido no mercado em diversos modelos.

Mas para que gastar dinheiro se podemos fazer rapidamente um testador destes com custo zero usando-se apenas sucatas?

O coração deste “equipamento” é um pequeno circuito chamado inverter que pode ser encontrado em scanners ou impressoras multifuncionais abandonados em qualquer esquina por aí, pois “não vale a pena consertar”.

A finalidade do inverter é produzir, a partir de uma tensão contínua, um tensão alternada quase senoidal de valor superior a 300 volts para ionizar o gás das lâmpadas CCFL

A pequena plaquinha do inverter dos scanners costuma ser alimentada com tensão DC entre 9 e 12V.

Para fazer a fonte que irá alimentar o inverter aproveitei o transformador e o circuito retificador retirados de outra sucata; desta vez de uma caixinha de som para computador achada no lixo.

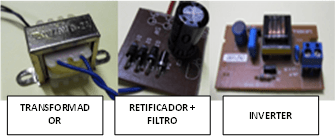

Montagem dp testador com legenda

Finalmente tudo foi instalado dentro de uma pequena caixa plástica, também de sucata, é claro!

Medindo a corrente da lâmpada

Como não temos como medir a corrente da lâmpada diretamente por ser AC de frequência relativamente alta (30 kHz) medimos a corrente contínua drenada da fonte DC que a alimenta a placa do inverter e para tal acrescentei dois bornes para ligar um miliamperímetro em série com o positivo da fonte; uma chave de um polo e duas posições permite ligar o inverter diretamente à fonte ou através do miliamperímetro.

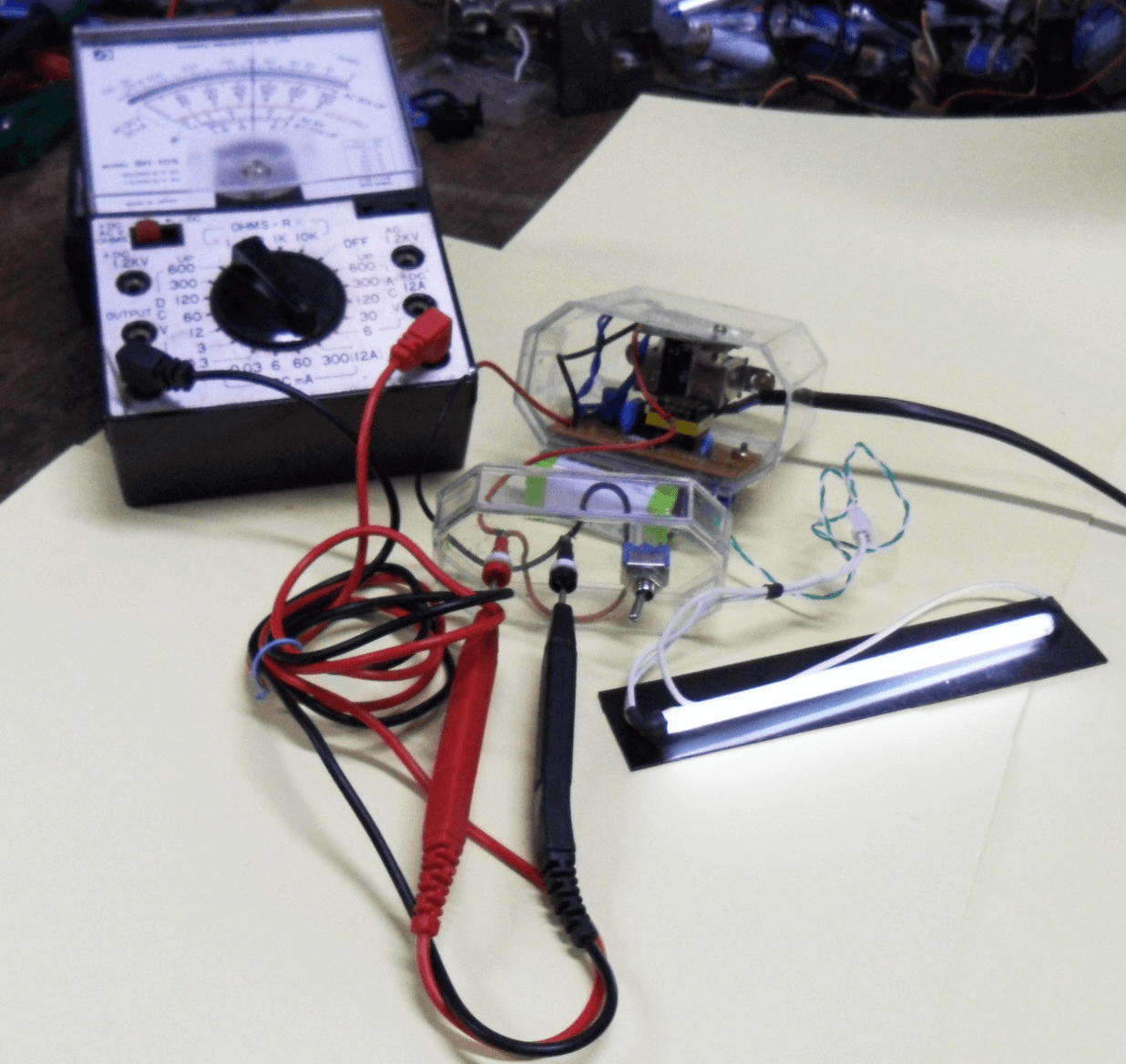

Testaador funcionando

 Qual a utilidade em medir esta corrente?

Sabe-se que quando estas lâmpadas envelhecem começam a consumir mais corrente que o seu valor nominal o que pode acabar provocando o desligamento da fonte e o não funcionamento do televisor ou monitor.

Uma sugestão para os técnicos reparadores é que meçam a corrente da lâmpada para cada aparelho que entre em sua oficina e esteja funcionando corretamente e mantenha um registro destes valores no seu caderninho de informações úteis.

Assim, você poderá comparar o valor da corrente de uma lâmpada duvidosa com as suas anotações e concluir se a lâmpada esta defeituosa ou não.

Como última observação, notei que alguns instrumentos analógicos ou digitais não conseguiram efetuar a medida.  No meu caso obtivemos um resultado satisfatório com o analógico SH-105 na escala de 300 mA.

Entretanto, uma vez adotado um instrumento para a medida da corrente deve-se usar sempre o mesmo e na mesma escala, pois esta é uma medida relativa e serve apenas para comparação.

Uma última observação importante é que este testador JAMAIS deverá ser utilizado para testar barra de LEDs.

Espero que o projeto seja útil no dia-a-dia da sua oficina. Se tiver alguma dúvida ou sugestão deixe um comentário e terei prazer em tentar responder.

Até sempre.
