Resistor, resistência ou indutor?

Resistor, resistência ou indutor?

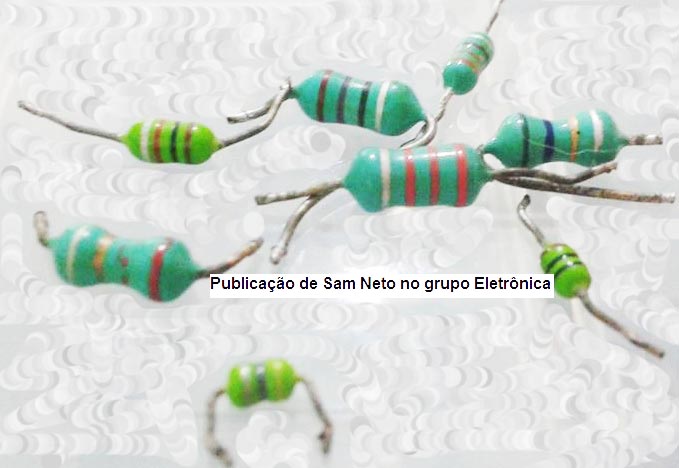

Resolvi escrever um post para mostrar de maneira rápida como eliminar a dúvida entre saber se, ao encontrar em uma placa de circuito eletrônico alguns componentes como os mostrados na figura abaixo se é um resistor ou indutor.

Como você pode notar a foto foi obtida de uma publicação no grupo do facebook amigos da eletrônica do qual sou membro e de vez em quando participo da discursões por lá.

Vi muita gente dando palpites se era resistor ou indutor e por isso, achei que o assunto merecia algumas explicações.

Resistor ou indutor?

Resistor ou indutor?

Todo mundo que se dedica a eletrônica já foi apresentado a estes “componentes cilíndricos com faixas coloridas” e um dia lhes disseram que eram resistores o que, antigamente, era correto, mas hoje em dia, nem sempre.

Aliás, antes de prosseguir com a “polêmica” resistor ou indutor vale aproveitar e falar de outro assunto que também foi objeto de acirrados debates lá no grupo: resistor ou resistência, qual é o certo?

Quem já leu meu e-book Eletrônica para Estudantes, Hobistas & Inventores não deve ter mais dúvida sobre isto, pois está tudo explicado lá no capítulo 3, mas se você não leu (não sabe o que está perdendo) lá vai a explicação.

Nos primórdios da eletrônica aqui no Brasil, que era ensinada nos Cursos de Rádio, não se fazia distinção entre resistor e resistência, ou melhor, só se falava resistência.

Revendo meu acervo digital das revistas Antenna descobri que até março de 1949 eles usavam o termo resistência, mas a partir de abril do mesmo ano passaram a usar resistor e segundo uma nota da própria revista isto foi feito para ficar em conformidade com a nomenclatura adota pela revista estadunidense QTC que era a “bíblia” dos rádio amadores.

Entretanto, fora do âmbito da revista os rádio técnicos e mais tarde os técnico de tv ainda ofereciam “muita resistência” para usar o termo resistor (o trocadilho foi inevitável).

O fato é que o termo resistência, que na verdade é resistência elétrica, deve ser usado quando se quer expressar o fenômeno físico de “dificultar” a passagem da corrente elétrica por um determinado material ou peça a qual será denominada resistor.

Em resumo: resistência (elétrica), que se mede em ohm, é o fenômeno físico associado ao componente elétrico chamado resistor.

Pouco a pouco a nova geração de técnicos de eletrônica foi se habituando a usar o termo resistor, embora o mesmo não tenha ocorrido com os eletricistas.

Até hoje os próprios fabricantes de chuveiros, por exemplo, usam o termo “resistência do chuveiro” e se você for a uma loja de material elétrico e pedir um “resistor para chuveiro” o balconista vai dizer que isso não existe e ainda vai rir da sua cara se tentar argumentar com ele.

É melhor deixar pra lá.

Mas afinal é resistor ou indutor?

O primeiro passo para tentar descobrir se é um resistor ou indutor é ter a mão as tabelas 1 e 2.

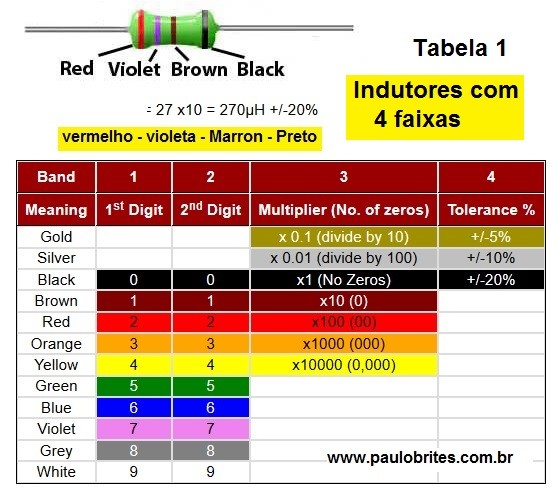

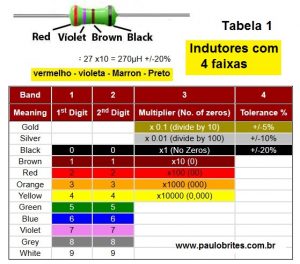

Código de cores de indutores de 4 faixas

Código de cores de indutores de 4 faixas

Código de cores de resistores de 5 faixas

Código de cores de resistores de 5 faixas

A correspondência entre as cores e os números é a mesma usada para os resistores e você já deve conhecer.

Entretanto, existem alguns detalhes para se utilizar as tabelas.

A tabela 1 deve ser utilizada para indutores (também chamados choques) com quatro faixas coloridas onde a quarta faixa corresponde a tolerância.

Um detalhe importante é que o valor é sempre expresso me microhenries (µH).

A tabela 2 se usa para indutores com cinco faixas coloridas e indica tratar-se de especificação militar o que é denotado pela primeira faixa sempre prateada e mais larga que as demais.

A leitura do valor da indutância do indutor pode ser dividida em duas situações:

  • Valores menores que 10µH

A cor ouro pode ser usada nas faixas 2 e 3. Neste caso ela indica o ponto decimal enquanto a quarta faixa é usada como dígito e não como fator multiplicativo

Por exemplo, um choque vermelho-ouro-vermelho vale 2.2µH enquanto outro com as cores ouro-vermelho-vermelho vale .22µH

  • Valores de 10µH ou maiores

Neste caso as faixas 2 e 3 representam os números básicos e quarta faixa nos dá o número de zeros

Por exemplo, um choque vermelho-violeta-laranja vale 27000µH ou 27mH.

Como eliminar a dúvida cruel: resistor ou indutor

Suponhamos que o “suspeito” tenha as cores do exempla acima.

Se ele fosse um resistor o seu valor seria 27kΩ.

Meça-o com a escala ôhmica do multímetro digital e se encontrar um valor próximo a 27000 tudo indica que é um resistor porque se fosse um indutor a resistência seria muito menor.

E se fosse um choque de 2.2µH?

Faz-se a mesma coisa. Mede-se a resistência e mesmo dando um valor baixo se ela for diferente de 2.2 significa que deve ser um indutor porque é pouco provável (não impossível) que a resistência ôhmica do indutor dê o mesmo valor de sua indutância.

É importante ter em mente que para valores de baixa resistência é preciso utilizar um multímetro com boa resolução como eu explico no capítulo 4 do meu e-book “Não queime seu multímetro digital”.

Espero que estas dicas ajudem a tirar a dúvida se o “tubinho” com faixas coloridas é um resistor ou indutor.

Deixem seus comentários e suas descobertas, pois sempre serão bem vindas.

Se gostou do post clica nas estrelinhas AQUI EMBAIXO para avaliar.Obrigado.
