Multímetro SH-105 com um resistor queimado
Recentemente um leitor me pediu ajuda para reparar um multímetro SH-105 com um resistor queimado.
Ele havia lido um post meu sobre a solução para a bateria de 22,5V e nele eu coloquei uma foto da placa com os resistores do SH-105 mas, apenas da parte “visível” como se vê na fig.1.

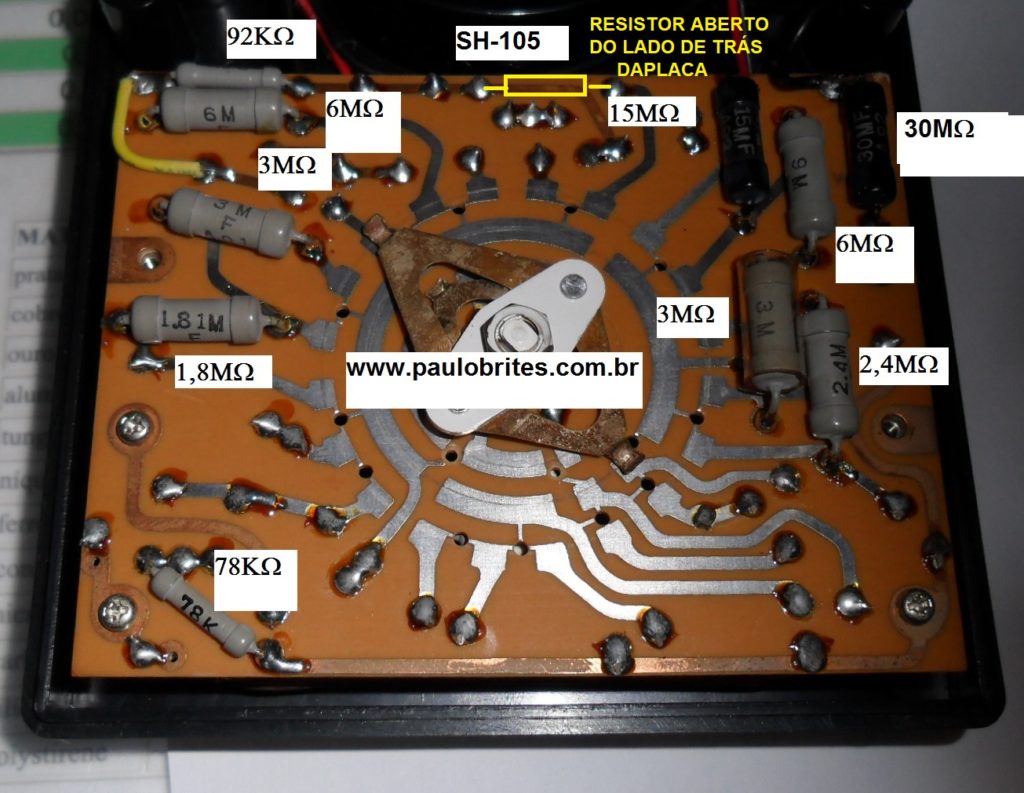

Fig. 1 – Parte externa da placa do SH-105
A questão é que temos também resistores do outro lado placa.
Ele me pedia, educadamente (e aí costumo tentar atender), que lhe fornecesse uma foto da parte de baixo (“invisível) pois, no caso dele, o multímetro SH-105, o resistor queimado estava daquele lado.
Eu não poderia deixar que uma joia rara, como um multímetro SH-105, fosse abandonada à sucata por causa de um simples resistor queimado.
Fazia tempo que eu não utilizava o meu e ao abrir para fazer a foto lembrei por quê.
Uma das pilhas de 1,5V havia vazado lá dentro produzindo algumas corrosões e seria necessária uma restauração. Sem tempo para cuidar disso, deixei o de lado, para “um dia” cuidar disso.
Como tenho outros analógicos e atualmente quase sempre apenas os utilizo para as aulas do Clube Apenda Eletrônica com Paulo Brites deixe a tarefa para ser resolvida “um dia”.
Pois bem, este dia chegou com o pedido do leitor para ajudá-lo com a foto parte de baixo da placa do multímetro SH-105 com o resistor queimado.
Fiz a foto que está na fig.2 e disse-lhe que é hora dele me ajudar também pois, eu acabara descobrir que o meu multímetro SH-105 também estava com um resistor queimado e eu nem lembrava mais disso.

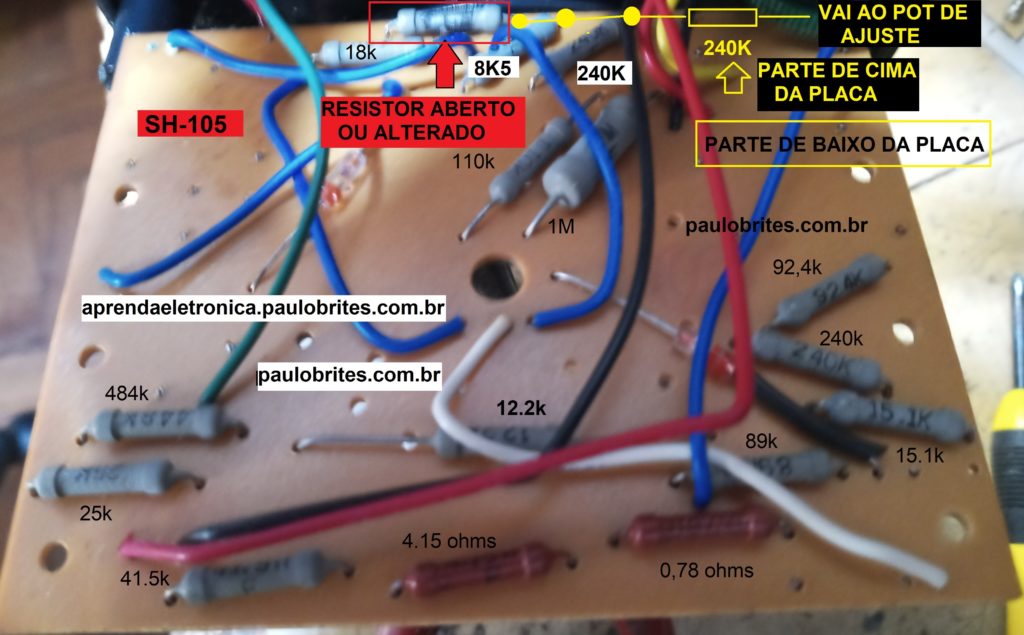

Fig. 2 – Parte de baixo da placa do SH-105
A resposta dele veio rápida e dizia: – o que resistor queimado no meu multímetro SH-105 também é esse!
Ironia do destino ou hora de colocar a cabeça para funcionar?
Ainda bem que eu tinha esquema elétrico
Este é um equipamento daqueles bons tempos em que os fabricantes eram comprometidos com o consumidor e forneciam os esquemas e, às vezes, até manuais com descrição de funcionamento dos circuitos.
Eu tenho o esquema guardadinho dentro da caixa como se vê aqui na fig.3.

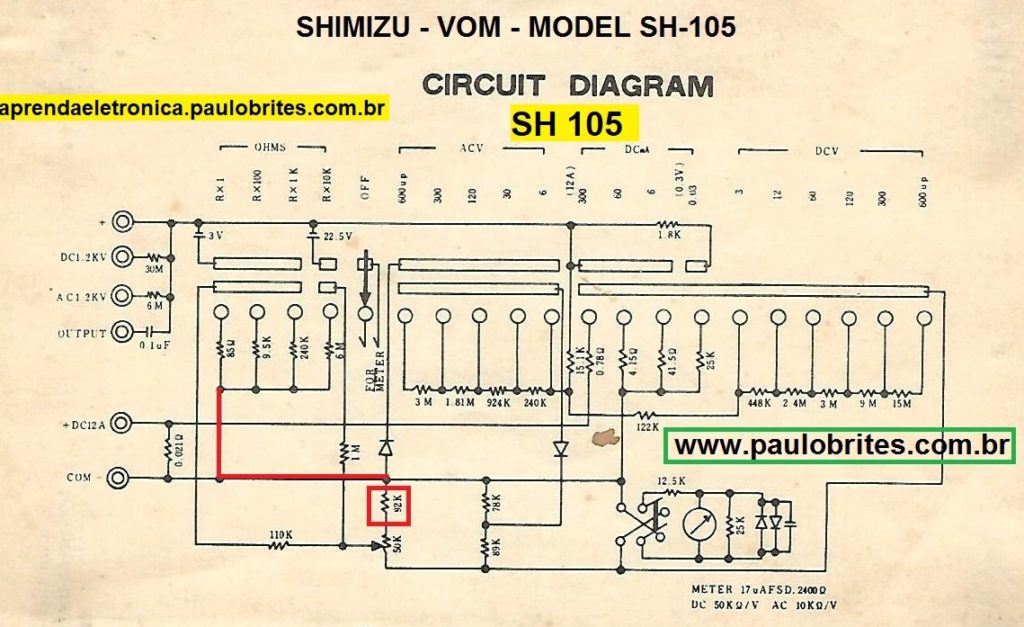

Fig.3 – Esquema elétrico do SH-105
O mapa do tesouro
A questão é que não tínhamos a identificação dos resistores nem no esquema nem na placa o que dificultava um pouquinho descobrir o valor da resistência do tal resistor queimado.
Parafraseando o ditado popular, “para quem sabe ler um pingo é letra” eu digo que “para quem é técnico um esquema é o mapa do tesouro” e seguindo “as trilhas”, literalmente, chegaremos ao resistor queimado.
Voltemos à fig. 2 onde temos o lado da placa onde está o tal resistor queimado.
Olhando a placa, ora de um lado ora do outro, chega-se à conclusão de que o lado direito do resistor queimado está ligado aos resistores de 8k5 e 240k próximos a ele e ao resistor de 240k do outro lado da placa e este vai ligado ao potenciômetro de ajuste de zero. Acompanhe os desenhos em amarelo na fig.2.
Bingo!
Olhado o esquema da fig.3 fica fácil concluir que o resistor queimado é o que está no destaque em vermelho e seu valor é 82k ou 92k (há uma falha na impressão).
Entretanto, este valor não é crítico porque ele está em série com o potenciômetro de 50k de ajuste do zero da escala ôhmica.
Coloquei um resistor de 82k e resolvi o problema. Simples assim!
Restou uma dúvida
Defendo a ideia de que ao concluir um reparo e colocar o equipamento para funcionar novamente devemos tentar descobrir qual foi a causa que levou à falha.
Teria sido “morte morrida” ou “morte matada”?
Se não identificarmos a causa corremos o risco de a mesma falha voltar a ocorrer em pouco tempo e nossa “reputação” de técnico ficará comprometida.
A “morte morrida” pode ocorrer basicamente por algumas razões principais:
- Erro de projeto
- Componente de qualidade duvidosa mesmo sendo “original”
- Problemas de montagem durante a produção
- Obsolescência programada
Já a “morte matada” é provocada por uma causa externa como um pico de tensão na rede elétrica, raios, mal uso etc.
No caso deste multímetro SH-105 com um resistor queimado estava faz do que óbvio que fora mal uso, ou seja, uma “distração” do técnico que tentou fazer uma medida, provavelmente, de tensão ou corrente usando a escala ôhmica.
O que ainda é um mistério para mim é porque estando o resistor em série com o potenciômetro de ajuste do zero da escala ôhmica ele não sofreu nada e sim, apenas o resistor.
Se alguém tiver uma resposta coloca nos comentários e prometo continuar pensando no assunto.
O vídeo a seguir vai ajudar a entender como descobri o resistor queimado no SH-105 do leitor, no meu e quiçá de outros tantos técnicos que estejam com instrumento abandonado numa gaveta.
Uma observação final
Os multímetros SH-105 e AF-105 têm ambos a mesma aparência externa, mas os esquemas elétricos são diferentes.
