Fusível Térmico e Termostato, não confunda alhos com bugalhos

Estava eu procurando na Internet informações sobre airfryer e que não fossem aqueles vídeos ensinando a desembrulhar pacote e, de repente, um deles me chamou a atenção.

O cidadão, que se dizia “técnico fulano de tal”, prometia ensinar a consertar qualquer airfryer em cinco minutos. Lembrou-me aqueles cartazes colados nos postes da cidade – “trago o seu amor em três dias”.

Resolvi gastar alguns minutos do meu precioso tempo e assistir o tal vídeo do curandeiro de airfryers.

Ele começa mostrando como verificar se a resistência não está em curto com auxílio de um poderoso multímetro Shing Ling.

Opa! “Resistência em Curto”?  Vivendo e aprendendo, ou melhor, desaprendendo!

Eu devia ter parado por aí, mas como sou bastante resistente a ataques de “burrice natural”, continuei perdendo meu tempo e logo descobri  que o pior ainda estava por vir.

Se a resistência “não estivesse em curto, no próximo passo ele mostrava como seguir os fios para verificar se o fusível térmico não estava “queimado” com o auxílio do Shing Lin na escala do “apito”.

Se não apitasse era sinal que o tal fusível estava “queimado” e precisaria ser trocado.

Agora vem a cereja do bolo. Como dá muito trabalho para trocar o tal fusível e iria estourar o tempo de cinco minutos, ele “ensinava” como usar aquela “técnica” de ladrões de automóvel, ou seja, fazer uma “ligação direta” e mandar o fusível  térmico de  proteção para o quinto dos infernos junto com a casa quando ela pegasse fogo.

Finalmente, talvez para salvar sua “reputação” ele alegava que, em caso de problemas, o disjuntor da casa desarmaria. Em outras palavras, terceirizou para o disjuntor a responsabilidade do seu serviço “porco” (com todo respeito aos suínos).

Depois de todo este lero-lero e puxão de orelhas nestes pseudo técnicos da “galera do Youtube”, é hora de destrinchar o funcionamento deste dois dispositivos de segurança, fusível térmico e termostato, que costumam ser encontrados em eletrodomésticos como cafeterias, grills, airfryers, secadores de cabelo entre outros.

Fusível Térmico

Vou começar falando da diferença entre  fusíveis térmicos e aqueles fusíveis de vidro que são encontrados nos equipamento eletrônicos.

Observe na fig.1 que, no fusível térmico, além das especificações de tensão e corrente, 250V 10A, neste exemplo, temos também um valor de temperatura que, no caso, é 104^oC. É importante que ao substituí-lo, no caso de um reparo, este três valores sejam obedecidos: – tensão, corrente e temperatura.

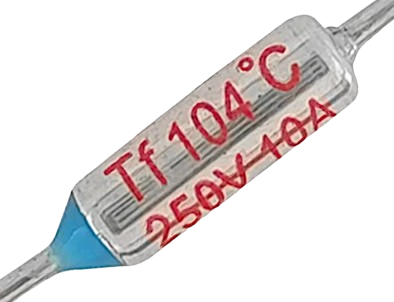

                                                       Fig. 1 – Fusível Térmico

Vamos dar uma olhada por dentro de um fusível térmico para entender com ele funciona e porque, no caso de substituição, devemos usar um que tenha a mesma especificação de temperatura do original, além da tensão e da corrente

                                              Fig. 2 – Por dentro de um fusível térmico

Do lado esquerdo da fig.2 temos uma região que é preenchida com uma resina que pressiona uma mola que fecha o contato ente os terminais do fusível. Esta resina derrete quando a temperatura  no corpo do fusível excede o valor especificado e descomprime a mola que, por consequência,  abrirá o contato entre os dois terminais do fusível com vemos do lado direito.

Um fato que é preciso ser levado em conta é que depois que a resina derrete ela não retorna mais a condição inicial mesmo que a temperatura abaixe, ou seja, o fusível ficará definitivamente aberto e precisará, ou melhor, deverá ser trocado.

Dicas importantes para trocar um fusível térmico

O teste do fusível é o mesmo que se faz com os fusíveis de vidro, medimos a continuidade entre os seus terminais.

COM O EQUIPAMENTO DESLIGADO DA TOMADA

Na fig.3 vemos a instalação de instalação de um fusível térmico em uma cafeteira o que não difere de outros eletrodomésticos que o usam.

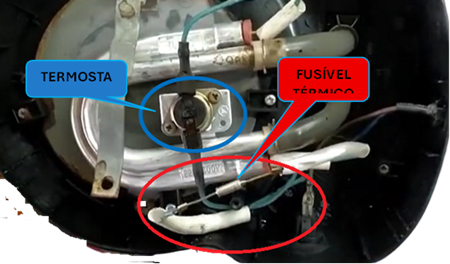

                                        Fig. 3 – Fusível térmico e termostato numa cafeteira]

Na fig.3 vemos no destaque o fusível térmico que estava protegido por um espaguete não inflamável.

Após a remoção do defeituoso, o novo deve ser colocado grimpado com os terminais que vemos na fig.4. Não se deve tentar soldá-los, primeiro porque corre-se o risco de inutilizá-lo uma vez que o calor do ferro de solda pode derreter a resina e também o  próprio calor da resistência com o equipamento em funcionamento poderá comprometer a solda no futuro.

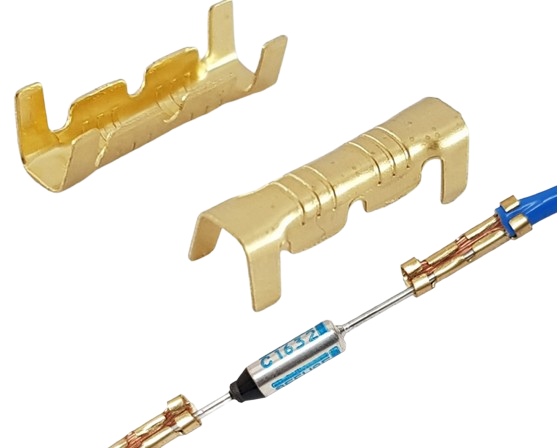

                                                 Fig. 4 – Como instalar um fusível térmico

Repare na fig.3 que o fusível térmico está ligado em série com o termostato sobre o qual trataremos a seguir.

TERMOSTATO COM BIMETAL

Existem várias tipos de construção de termostatos e neste artigo tratarei apenas daqueles que  têm seu funcionamento baseado em um  material chamado bimetal.

Um bimetal é uma liga formada por dois metais que tem coeficientes de dilatação diferentes assim, ao ser aquecido se comporta como na ilustração da fig.5.

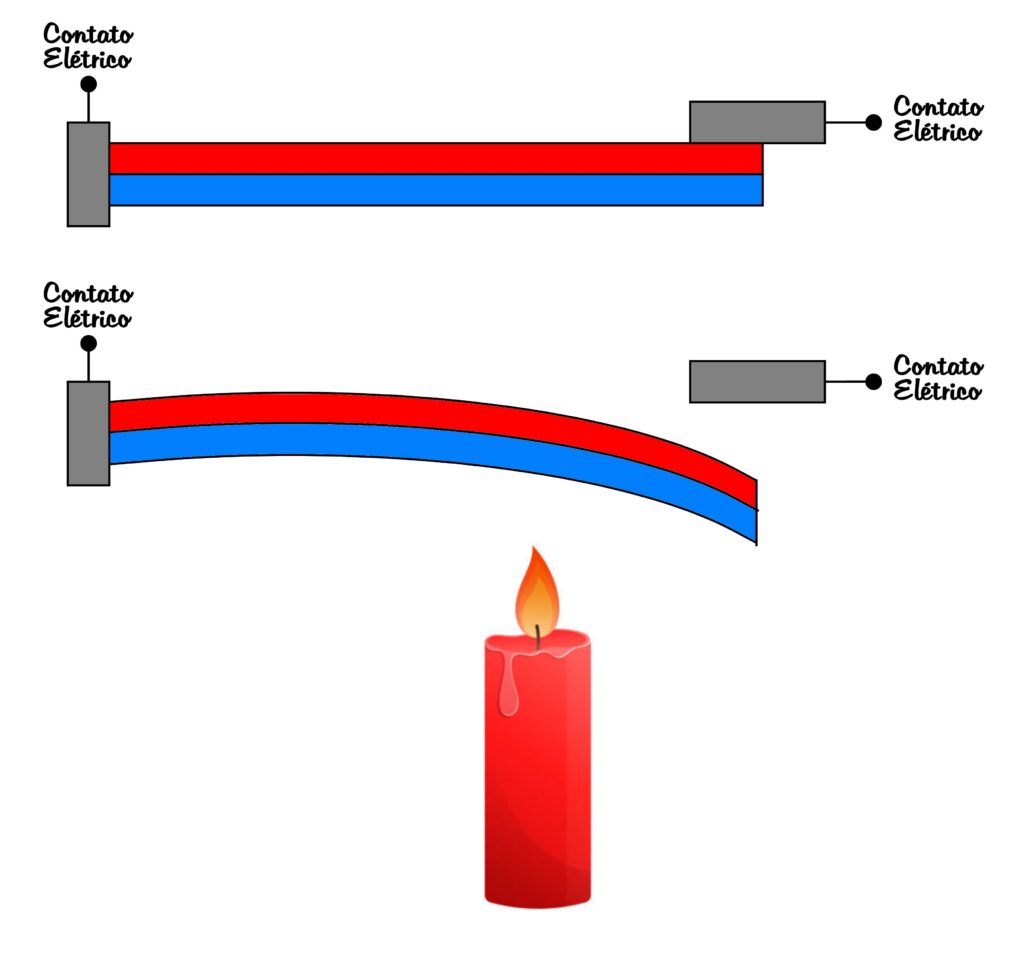

                                              Fig. 5 – Como funciona um bimetal

Encontramos uma lâmina de bimetal nos  starters das antigas lâmpadas fluorescente tubulares e nos controles de temperatura de ferros de passar roupa como se vê na fig.6.

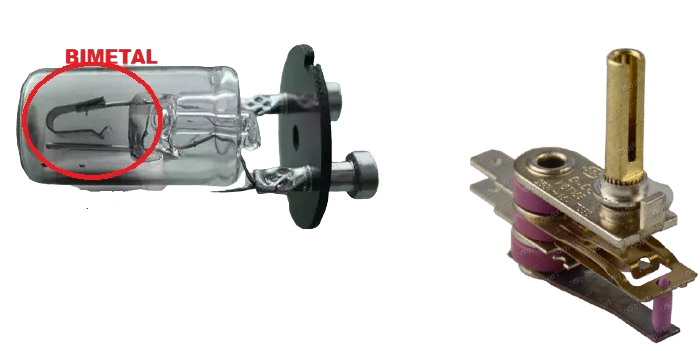

                                 Fig. 6 – Starter de lâmpada fluorescente e controle de tempestuara de ferro de passar

É importante observar que os termostatos não atuam como fusíveis térmicos. A função deles é controlar a temperatura do equipamento. No caso do termostato  mostrado na cafeteira, por exemplo, ele fica ligando e desligando para manter a  temperatura constante por isso, ouve-se um estalimho de um contato abrindo e fechando quando a cafeteira fica ligada.

Por dentro de um termostato de bimetal

Na fig. 7 vemos um termostato desmontado para entender como ele funciona.

                                                  Fig.7 – Por dentro do termostato

O disco de bimetal não é plano, ele tem uma ligeira curvatura que mudará de lado quando a temperatura ultrapassar um determinado valor especificado. No caso do exemplo, 85⁰C como está estampado na cobertura do termostato.

Este disco de bimetal mantem os contatos fechados pressionando o pino de plástico sobre um deles. Ao atingir 85⁰C, neste caso, o disco muda a sua curvatura e libera a pressão sobre o pino de plástico abrindo os contatos que voltarão a fechar quando a temperatura voltar a abaixar.

Testando o termostato

O teste do termostato deve ser feito em duas etapas. Inicialmente verificamos, com auxílio da escala ôhmica de um multímetro, digital ou analógico, se temos zero Ohm entre os terminais.

Se a resistência estiver maior que zero Ohm significa que os pontos de contato estão danificados e o termostato deve ser trocado por outro com as mesma especificações de tensão, corrente e temperatura.

Entretanto, mesmo que a resistência medida seja zero ohm ainda precisamos realizar mais um teste importante: – verificar se os contato abrem quando o termostato é submetido a um aumento da temperatura.

Uma maneira simples e prática para fazer isso é colocar o ohmímetro fixado aos terminais e encostar um ferro de solda sobre a “tampinha” de alumínio e aguardar alguns minutos para ver se a resistência vai a infinito.

Se estiver usando uma estação de solda com controle de temperatura teremos uma indicação aproximada de quantos graus Celsius foram necessários para abrir os contatos.

Vale observar que este segundo teste é muito importante para se ter certeza que o termostato está funcionando corretamente.

Há casos em que os contatos se fundem numa ligação direta e não voltam a abrir quando a temperatura sobe.

Voltando ao início do post imagine que uma situação destas ocorra e o que  “técnico” baipassou  o fusível térmico. Como uma desgraça nunca vem sozinha, um Zé Faísca já havia trocado o disjuntor por um “mais forte” porque estava desarmando toda hora.

No noticiário da TV vão dizer – “a causa do incêndio foi um curto-circuito”!

E, em seguida, o time x derrotou o time y e saiu da zona de rebaixamento.

Vida que segue!
