O arco íris e os resistores

O arco íris e os resistores

Você já parou para observar um arco íris?

Pois deveria, reza a lenda que onde ele nasce há um pote cheiro de ouro. É sua chance de ficar rico sem jogar na loteria.

Se você não acredita em lendas (ou não quer ficar rico!), mas estuda eletrônica tem outra razão para observar o arco íris dá próxima vez que ele aparecer e mais ainda, prestar atenção na sequência das cores e seus problemas de ler os valores dos resistores irão acabar.

E por falar em arco íris você dizer por que ele aparece?

Que tal pensar nisto?

Voltando a questão da sequência de cores para ler os valores dos resistores dê uma olhada na foto de um arco íris aqui abaixo.

Observe a sequência das cores de fora para dentro: vermelho, laranja, amarelo, verde, azul e violeta.

Arco íris

Arco íris

Seis cores não é mesmo? E se misturarmos tudo dá o branco.

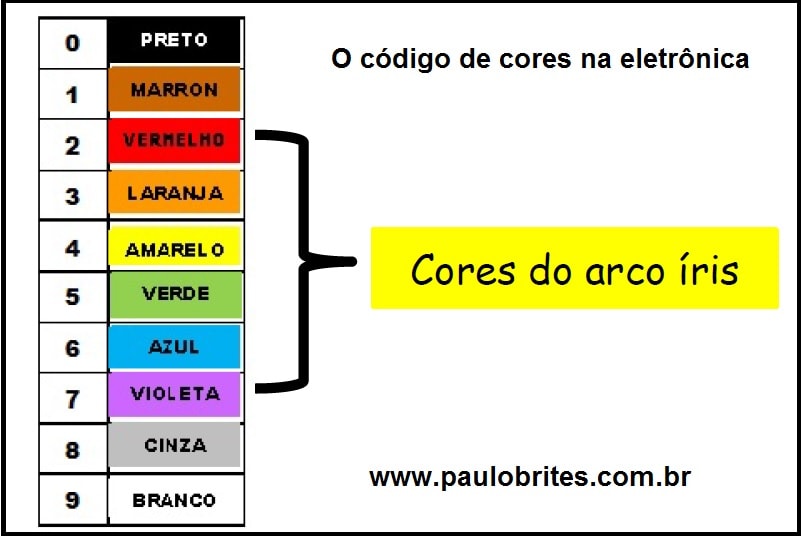

Agora dê uma olhada na tabela de código de cores de resistores

Tabela de cores usada em eletrônica

Tabela de cores usada em eletrônica

Esta tabela de cores foi desenvolvida em 1920 pela RMA ( Radio Manufactures Association) para facilitar a marcação do valor da resistência no corpo dos resistores.

Não posso afirmar que “inspiração” tenha vindo da observação da sequência de cores do arco íris, mas apostaria dizer que não foi uma mera coincidência.

Nunca me ensinaram deste jeito e também nunca vi isto escrito em nenhum livro, mas por alguma razão eu percebi esta “coincidência” e me ajudou muito a decorar a relação entre o dígito e a cor.

Esta relação tem que estar na cabeça do técnico. Ele tem que olhar para a cor e ver um número automaticamente não podem parar para “pensar”.

Ela não serve apenas para identificar os valores de resistores, serve para capacitores e diodos Zener, por exemplo, por isso insisto MEMORIZE-A para sempre!

Daí pra frente tudo fica mais fácil.

Detalhes podem ser vistos no capítulo 3 do meu e-book Eletrônica para Estudantes, Hobistas & Inventores (clique no link e confira) e também em alguns posts sobre este assunto que publiquei aqui no site.

Sugiro que baixe o e-book GRÁTIS Era uma vez um resistor queimado é só procurar por ele nos banners que aparecem na lateral direita.

Se este post lhe foi útil marque as estrelinhas que aparem aqui abaixo, dê um like no face book, compartilhe e deixe seu comentário que será muito bem vindo.
