Quem tem medo de consertar fornos de micro-ondas

Recentemente, “um passarinho me contou” que um grande número de técnicos reparadores por aí tem medo de consertar fornos de micro-ondas.

Nos tempos atuais não dá pra ficar escolhendo serviço e qualquer graninha a mais que entre no orçamento garante o almoço de domingo (se não, vai ter que almoçar na casa da sogra).

Em 1999, escrevi meu primeiro livro – Como Ganhar Dinheiro Consertando Fornos de Micro-Ondas – que na época foi um “best seler” entre os técnicos.  O livro está esgotado (vem novidade por aí) e até nos sebos está difícil de achar.

Por isso, neste post resolvi dar umas dicas sobre o tema.

Então, chega de enrolação e mãos à obra.

Cuidados iniciais

O primeiro ponto que deve ser destacado é que JAMAIS se deve reparar um forno de micro-ondas com ele ligado na tomada.

A alta tensão para “disparo” da magnetron é da ordem de 4 kV DC, mas eu diria que se torna mais perigosa que os 25 kV na chupeta de um fly back porque está numa área sem proteção.

O outro ponto que chamo atenção é você não deve medir tensão no secundário do transformador por razões óbvias.

Os defeitos mais comuns

O primeiro deles costuma estar relacionado à membrana que compõe o painel.

O sintoma é bem fácil de identificar: os comandos não são obedecidos, é preciso apertar com muita força, seleciona-se uma função e faz outra.

Está membrana é colada no gabinete, mas é preciso abri-lo para retirar a placa de comando e soltar (cuidadosamente) o flat cable que liga a membrana à placa.

Talvez seja necessário desconectar vários fios que ligam a placa aos switches de porta e outras ligações.

Faça isto com o forno desligado da tomada, pelo o amor de Deus.

Marque todas as conexões que você retirar. NÃO CONFIE na sua memória. Se possível fotografe antes.

Se você não fizer isto poderá ter muita dor de cabeça para recolocar as coisas nos seus devidos lugares.

Os esquemas de fiação, quando existem, costumam ser um pouco confusos.

A segunda falha, bastante comum, está relacionada com os switches de porta.

micro switch

micro switch

Todo forno de micro-ondas tem três switches de proteção designados como: primário, secundário e monitor.

Na figura podemos ver a localização destes switches, entretanto esta posição não é padronizada e pode mudar de um forno para outro.

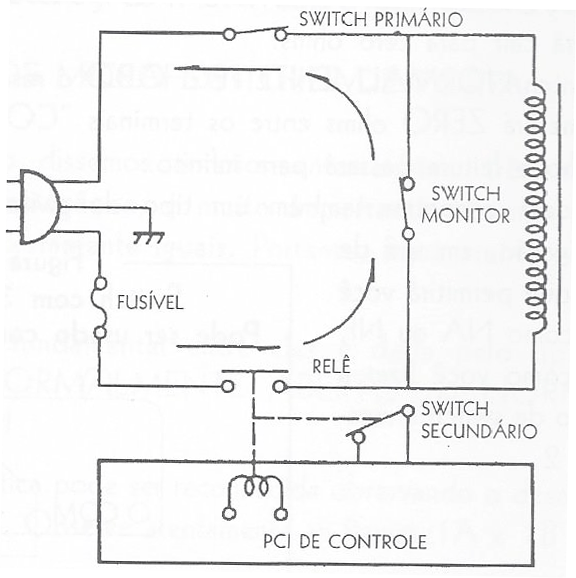

Diagrama em blocos

Diagrama em blocos

A função do switch primário é não deixar que o forno funcione com a porta aberta, portanto ele é do tipo NA (normalmente aberto) é quando pressionado fecha.

O switch secundário permite que o transformador de alta tensão receba energia quando o usuário pressiona a tecla “liga”. Ele e do tipo NF (normalmente fechado) se abrirmos aporta ele abre.

E finalmente o switch monitor é do tipo NA e quando abrirmos a porta ele fecha colocando a rede elétrica em curto caso o switch de porta esteja fechado com a porta aberta.

Como é que é? Coloca a rede em curto?

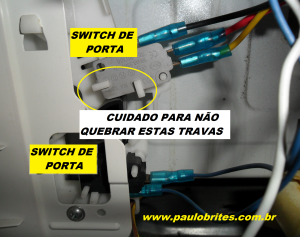

Localização dos switches

Localização dos switches

Isso mesmo!

Sua função é de segurança máxima caso o switch primário falhe ou algum usuário “esperto” enfie um palitinho para fechar o switch primário e ligar o forno com a porta aberta (deve ser para fazer uma seção de fisioterapia em casa!).

Pois bem, falhas nestes switches, que podem ser por mau contato ou não acionamento por quebra da molinha interna, são bastante comuns como já foi dito.

Se você entendeu a função de cada switch fica fácil identificar onde está o problema através do sintoma apresentado.

Consertar um equipamento é como “consertar” uma pessoa doente: através do sintoma chega-se ao diagnósticos e a partir daí ao remédio.

No caso dos switches a primeira coisa a fazer, é testar com um ohmímetro o contato de cada um deles.

Se a resistência do switch na posição fechado (ou aberto conforme o tipo do switch NA ou NF) não for igual a ZERO ohms pode tratar de trocá-lo (eu disse ZERO).

Retire cada switch do lugar para examinar se a molinha está funcionando e como está o contato.

Tenha muito cuidado ao retirar o switch para não quebrar as travinhas que o prendem na carenagem de plástico. Se quebrar, já era!

Se encontrar um switch com defeito, não seja mão de vaca, troque os outros dois mesmo que estejam bons.

Isso evita que o aparelho retorne em garantia em poucos dias.

Outras falhas

Quando você encontrar o fusível queimado as principais causas pela ordem são:

1)  Switch monitor com defeito (travado na posição fechado);

2)  Transformador da placa de controle em curto;

3)  Capacitor de alta tensão em curto (é comum acontecer);

4)  Diodo de alta tensão em curto;

5)  Transformador de alta tensão em curto (Pouco comum, mas acontece. Talvez não valha a pena consertar).

6)  Magnetron em curto entre filamento e carcaça (costuma acontecer)

Uma maneira fácil de identificar se o transformador da placa de controle está em curto é a seguinte:

1)  Coloque um novo fusível no forno;

2)  Ligue o forno através de uma lâmpada série (40 W serve);

3)  NÃO aperte a tecla ligar do forno;

4)  Se a lâmpada acender com brilho normal é sinal que há um curto na placa de controle e o mais provável que seja no transformador.

Você, provavelmente, não irá encontrar este transformador para comprar e o jeito é recorrer a alguém que o reenrole ou fica inviável consertar tendo que trocar toda a placa.

Os demais defeitos são fáceis de identificar e não vou trata-los aqui.

Cabe ressaltar que o único teste que pode e deve ser feito com a lâmpada série é o da PCI de controle e seu respectivo transformador.

O forno em si não pode ser ligado à lâmpada série por causa da potência.

Logo, se você encontrou o fusível queimado e constatou que não é por curto na PCI (transformador) terá que procurar curtos nas outras partes com o forno desligado da tomada (pelo o amor de DEUS).

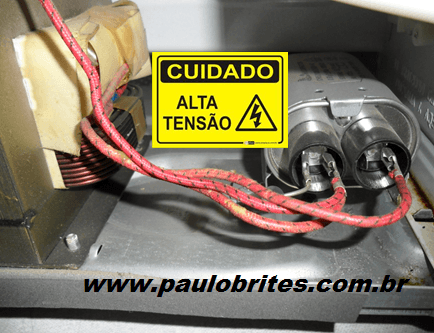

Perigo - Alta Tensão

Perigo – Alta Tensão

E as baratas?

Outro “defeito” que é muito comum acontecer é encontrar o forno infestado de baratas (de todos os tamanhos, algumas até com Identidade e CPF!).

Neste caso minha sugestão é encaminhar o cliente para uma dedetizadora!

Aliás, quando eu tinha oficina mandava consertar os fornos em domicílio, assim as baratas ficavam na casa do cliente.

As baratas deixam uma secreção que além de ser nojenta acaba literalmente com aPCI e por mais que você se aventure a limpar nunca mais funciona bem, portanto pule fora desta encrenca.

Talvez com estas dicas você agora se aventure  consertar este tipo de eletrodoméstico que em termos lucrativos  acaba sendo bem melhor que consertar um TV de 40 polegadas uma vez que o risco de retorno em garantia é bem baixo.

Uma última recomendação. Se for consertar na casa do cliente não deixe em hipótese  alguma crianças por perto.

Prenda-as numa “jaula”, se for possível, junto com os adultos que também têm a mania de ver com os dedos.

Se   quiser saber mais sobre o assunto veja meu livro GANHE DINHEIRO CONSERTANDO FORNOS DE MICRO-ONDAS.

CLIQUE NO LINK ACIMA E PEGUE A SUA AMOSTRA GRÁTIS DO LIVRO ANTES DE COMPRAR.

E depois é só começar a faturar.

Até sempre.
