Encontrar o substituto de um semicondutor, em particular, de transistores sempre foi um problema para os técnicos reparadores.

Quantas e quantas vezes não se encontra o original usado no aparelho e temos que recorrer ao “famoso” equivalente ou substituto.

Num passado bem distante praticamente só tínhamos transistores bipolares e um número relativamente reduzido de “tipos” diferentes, se compararmos aos dias atuais.

Era comum o técnico recorrer às tabelas ou livrinhos de equivalências sem se preocupar com uma analise mais minuciosa dos parâmetros.

Por outro lado os cursos e os livros de eletrônica dão pouca atenção em mostrar como analisar o datasheet de um componente.

Como eu disse no início do artigo, se antigamente era difícil imagine hoje com a infinidade de tecnologias de semicondutores que temos por aí, e quando se fala de MOSFETS então é que a coisa fica feia mesmo.

Vamos ver então como entender minimamente o datasheet de um MOSFET para que possamos comparar criteriosamente os parâmetros do original com aquele que “dizem que serve” e encontrar um substituto “a altura”.

Examinando o data sheet

Vou escolher um MOSFET qualquer para destrinchar o seu data sheet.

Então, vamos lá – uni-duni-tê o escolhido foi você: WFF4N60 fabricado pela Winsemi.

Comecemos olhando o resumo dos dados que aparece logo no topo da primeira página.

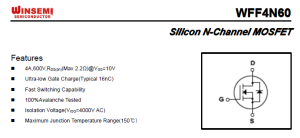

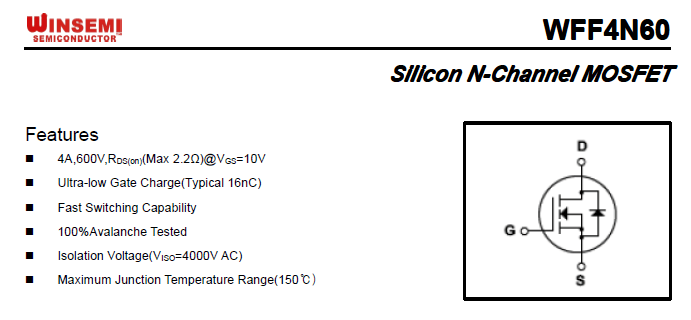

Primeira página do data sheet

Primeira página do data sheet



As informações aí contidas não são suficientes para que possamos chegar a uma conclusão criteriosa, mas se sabemos que o MOSFET original suporta uma corrente e tensão maiores que este, mesmo que ambos sejam canal-N, nosso “escolhido” já poderá ser descartado imediatamente.

Por outro lado, se este resumo “bater” com os da nossa figurinha difícil, então é hora de nos aprofundarmos mais e passar para a análise dos Absolute Maximum Ratings que podemos traduzir, ou melhor, interpretar como Classificação dos Valores Absolutos Máximos.

Analisando os Absolute Maximum Ratings

Comecemos olhando o principal parâmetro de identificação de um MOSFET que é a tensão dreno-supridouro (VDSS – Drain-to-Source Voltage) que aparece logo na primeira linha da tabela e que nos informa qual é a maior tensão que o MOSFET pode suportar com o gate curto circuitado para o supridouro (VGS=0). O VDSS que no nosso exemplo é 600V, é especificado para 25ºC.

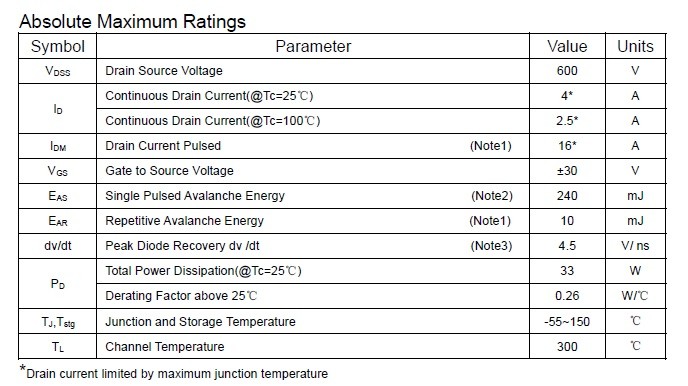

Absolute Maximum Ratings

Absolute Maximum Ratings

Mas não basta olhar este parâmetro e a corrente de dreno (ID) que também é importante, sem dúvida.

Outro parâmetro fundamental na escolha de um MOSFET é a resistência dreno-supridouro (on) simbolizada por Rds(on) a qual está sempre relacionada com a tensão gate-supridouro como vemos abaixo no recorte da segunda página do data sheet.

Resistência dreno-supridouro on

Resistência dreno-supridouro on

A resistência on do MOSFET é sempre especificada para uma ou mais tensões de gate-supridouro e pode variar de 30 a 150% de acordo com a temperatura da junção.

É possível que você já tenha ouvido falar dos parâmetros acima, mas talvez eles não fizessem muito sentido e não soubesse como lidar com eles na hora de comparar uma ou mais transistores e decidir se realmente pode ser usado como substituto. Se era assim, agora olhar o que está escrito no data sheet passa a fazer sentido e ter utilidade.

Mais um parâmetro importante: Qg

Este parâmetro é chamado de carga do gate (gate charge) e é muito importante para os MOFETS, principalmente usados em fontes chaveadas e inverters, porque está relacionado às perdas de chaveamento.

As perdas de chaveamento podem ocorrer por dois motivos:

  • Tempo de transição on/off;
  • Energia necessária para recarregar a capacitância do gate a cada ciclo de chaveamento.

O Qg (carga do gate) depende da tensão gate-supridouro como podemos ver no recorte do data sheet mostrado abaixo.

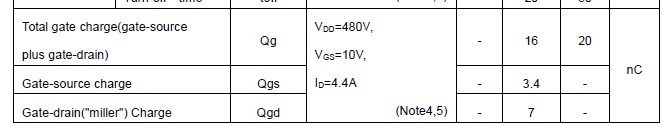

Carga do gate

Carga do gate

Finalmente não podemos nos esquecer do tempo de recuperação reversa (trr) sobre o qual já discorri em outro artigo aqui no blog e se você não leu recomendo que clique no link e leia.

Conclusão

Como eu sempre digo, o que diferencia o técnico do trocador de peças (ou de placas) é a capacidade do primeiro em saber o que está fazendo e não, apenas fazer porque alguém disse que é assim e pronto.

Mesmo que lhe ofereçam um “substituto” num fórum por aí ou numa loja pratique o hábito de procurar os data sheets e ver se realmente vale a pena arriscar a indicação (a menos que você confie piamente na fonte).

Obs. No texto eu utilizo o termo supridouro para traduzir source.

Se gostou compartilhe este artigo e mande seus comentários que são sempre bem vindos.

Até sempre.
