Considerações sobre o post Como resolver circuito série com lâmpadas em 30 segundos

Considerações sobre o post Como resolver circuito série com lâmpadas em 30 segundos

  • POTÊNCIAS EM UM CIRCUITO SÉRIE PURAMENTE RESISTIVO

Em resposta ao leitor Wladslaw sobre o post Como resolver circuito série com lâmpadas em 30 segundos.

Suponhamos um circuito série com dois resistires cujas resistências são R1 e R2.

O circuito está alimentado por uma tensão E, que pouco importa se é DC ou AC porque a carga é puramente resistiva.

Temos RTOTAL = R1 + R2.

A corrente no circuito é I = E/(R1 + R2)

A potência total dissipada é

      PTOTAL = I2 x (R1 + R2) = ( E2 / (R1 + R2)2 ) x (R1 + R2)

      PTOTAL = E2 / (R1 + R2)

Por outro lado a potência dissipada em R1 que chamarei de P1 é

    P1 = I2 x R1   e a potência em R2 será  P2 = I2 x R2

Somemos P1 + P2 = (I2 x R1) + (I2 x R2) = I2 (R1 + R2)

               P1 + P2 = (E2 / (R1 + R2)2) x (R1 + R2)

               P1 + P2 = E2 / (R1 + R2)

Logo PTOTAL = P1 + P2, ou seja, as potências em série também se somam.

Agora vamos ao problema do post anterior

Resistência “a quente” da lâmpada de 60W

R60 = E2/P60 = 1202 / 60 = 240ohms

Resistência “a quente” da lâmpada de 100W

R100 = E2/P100 = 1202 / 100 = 144ohms

Resistência total RTOTAL = 384ohms

Aqui há um erro na construção da questão, pois as resistências irão mudar de valor o que ocasionará um valor medido diferente do calculado.

Considerando que as resistências das lâmpada não tenham seus valores alterados, então temos Itotal = (120/384)A

A tensão na lâmpada de 100W será E100 = (120/384) 144 = 45V

E aqui estamos de acordo que a opção correta é letra C e, não a letra D como eu havia publicado. Já corrigi no post anterior

A legendas na figura realmente estavam  trocadas. Já corrigi.

Vamos resolver agora pelo método das razões e proporções e teremos  120 / 384 = V100/144 que nos dá V100 = 45V.

E por que deu errado no texto que eu publiquei anteriormente (já apaguei o que estava errado)?

Simples. A proporcionalidade tem que ser feita entre tensão e resistência e não entre tensão e potência como eu havia feito

A potência é o resultado de uma multiplicação entre duas grandezas diferentemente da resistência que é uma grandeza única.

Já providenciei as correções no texto.

Acho que houve um grande “lucro” final, por que o meu erro propiciou um debate graças a sua atenta observação.

Isso é que importante.

Quanto a diferença nos valores medidos há ainda outra questão a considerar além da apontada e por isso, eu digo que a questão contém certa inconsistência, ou seja, quando as lâmpadas estão em série as suas resistências não serão mais as calculadas.

No caso prático a tensão aplicada não é de 120V e sim de 127V e, portanto as resistências das lâmpadas serão mais diferentes ainda do que as resistências “teóricas”.

Como resolver circuito série com lâmpadas em 30 segundos

Como resolver circuito série com lâmpadas em 30 segundos

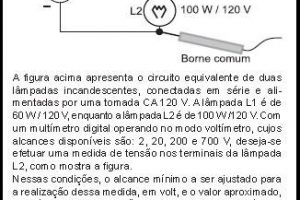

Recentemente eu coloquei no grupo do facebook Universo da Eletricidade uma questão sobre circuito série com lâmpadas mostrada na fig.1.

Esta questão caiu numa prova da Petrobras em 2010 para o cargo de técnico de manutenção junior – área elétrica.

Leis de Kirchhoff e Sistemas de Equações Lineares

Leis de Kirchhoff e Sistemas de Equações Lineares

Malha resistiva

Malha resistiva

Um dos tópicos de eletricidade que costuma causar pânico aos estudantes e que, quase sempre, aparece nas provas de concursos, são os circuitos elétricos envolvendo resistores e fontes de tensão como o da figura ao lado.

O que todas as pessoas precisam saber sobre matemática e unidades de medidas

O que todas as pessoas precisam saber sobre matemática e unidades de medidas

Se você é meu seguidor há algum tempo não irá se assustar com o título “O que todas as pessoas precisam saber sobre matemática e unidades de medidas”, num blog sobre eletrônica, pois já sabe que eu estou sempre procurando mostrar a ligação entre todas as coisas do Universo.

Logaritmos e eletrônica – Parte II

Logaritmos e eletrônica

Parte II

Na primeira parte do post logaritmos e eletrônica deixei por sua conta completar a escala logarítmica com os valores que estavam faltando, a saber, 3, 5, 6, 7 e 9 e sugeri que usasse a tabela III que aqui repito.

Clique AQUI para continua a ler.

Fazendo contas de cabeça

Fazendo contas de cabeça

Portugues fazendo contaA matemática é uma das disciplinas, que a civilização nos põe como obrigatória de ser estudada, que aparece quase como unanimidade, entre os estudantes, como uma das mais difíceis.

Ela parece estar no rol daquelas coisas que se ama ou se odeia. Na melhor das hipóteses, se suporta porque não tem outro jeito.

Eu particularmente nunca tive grandes problemas com ela e em particular “fazendo contas de cabeça” até hoje.

Sempre que digo que (entre outras coisas) sou professor de matemática, escuto um sonoro “chiiiiiiiiiiiiii”.

Logaritmos e eletrônica

Logaritmos e eletrônica

Parte I

Se o título, logaritmos e eletrônica, deixou você curioso ou confuso, era isto que eu queria aliás, não são só os logaritmos e a eletrônica que estão conectados, a música, os juros, os terremotos e muitas outras “coisas”

Leia até o fim e você chegará a uma conclusão interessante: tudo no mundo está conectado de alguma forma e o elo desta conexão é a matemática.

Como eu sempre repito, Galileu dizia “a matemática é a linguagem que Deus usou para descrever o Universo”.

Robótica, Educação maker, STEM

Robótica, Educação maker, Educação STEM

            Einstein

Quem tem filhos na escola ou está procurando uma para eles certamente vai ouvir de seus diretores ou da equipe pedagógica, que a escola oferece aulas de robótica, educação maker ou educação STEM.

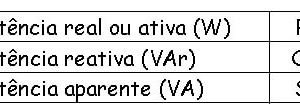

Considerações práticas sobre Correção do Fator de Potência

Considerações práticas sobre Correção do Fator de Potência

De uns tempos para cá a correção do fator de potência ficou em evidência e virou a “fórmula mágica” para diminuir o valor da “conta de luz” que passou a tirar o sono das pessoas por causa do tarifaço pós-reeleição.

Trigonometria na Eletricidade e na Eletrônica – Parte II

Trigonometria na Eletricidade e na Eletrônica – Parte II

Na primeira parte deste artigo eu tratei da trigonometria a partir de seus fundamentos que surgiu da ideia de associar ângulos a relações entre os lados de um triângulo retângulo dentro de uma circunferência através de uma tabela.

Naquele momento ainda não ficou claro como esta “ferramenta” matemática vai se relacionar com a Eletricidade e a Eletrônica como era a “promessa” do título. Pois bem, como não sou político nem candidato a nada vou cumprir a promessa agora na segunda parte do artigo.
